TaC Epi Susceptor planetar
| Locul de origine: | China |
| Nume de brand: | Semixlab |
| Număr model: | TPES0001 |
| Certificare: | ISO 9001 |
| Cantitatea minima pentru comanda: | 1pc |
| Preț: | Personalizate |
| Ambalare Detalii: | Cutie standard de export |
| Timp de livrare: | 30-45days |
| Conditii de plata: | Pentru a fi negociate |
| Capacitatea de alimentare: | 200 buc pe luna |
Descriere

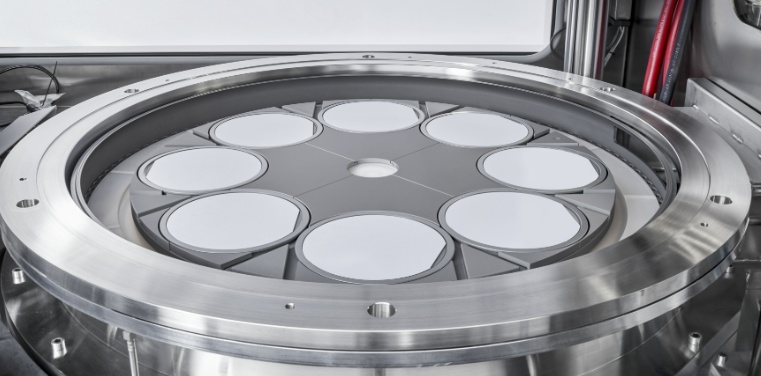

Discul planetar Aixtron este o componentă cheie a rulmentului în echipamentele de depunere în vapori chimici metalo-organici (MOCVD), utilizate în principal în procesul de creștere a foilor epitaxiale cu carbură de siliciu (SiC). Structura sa de bază adoptă designul compozit din material grafit de înaltă puritate + acoperire cu carbură de tantal (TaC).
Detaliu rapid:
1. Alte denumiri: disc planetar Aixtron, susceptor planetar acoperit cu TaC, susceptor Epi SiC pentru reactorul Aixtron
2. Aplicație: Pentru carbură de siliciu de înaltă performanță (SiC), nitrură de galiu (GaN) și alte procese epitaxiale semiconductoare de a treia generație.
3. Parametri de bază:
Structura rămâne stabilă la 2000℃ pentru a evita contaminarea prin volatilizarea stratului de acoperire a camerei de reacție.
Rezistență eficientă la eroziunea gazelor precursoare precum SiH₄ și HCl. Reduce defectele de suprafață ale substratului.
Conductivitatea termică a structurii compozite grafit + TaC este apropiată de cea a plachetei de SiC (SiC: 490 W/m·K), reducând distorsiunea rețelei cauzată de stresul termic.
Rugozitatea suprafeței acoperirii cu TaC este < 1 μm, ceea ce poate inhiba căderea microparticulelor și poate asigura calitatea suprafeței stratului epitaxial (densitatea defectului < 0.5/cm²).
Prezentarea produsului
Discul planetar Aixtron este o componentă cheie a rulmentului în echipamentele de depunere în vapori chimici metalo-organici (MOCVD), utilizate în principal în procesul de creștere a foilor epitaxiale cu carbură de siliciu (SiC). Structura sa de bază adoptă designul compozit din material grafit de înaltă puritate + acoperire cu carbură de tantal (TaC):
Substratul de grafit: oferă o conductivitate termică excelentă (~130 W/m·K) și stabilitate la temperaturi ridicate (temperatura > 2000℃) pentru a asigura o distribuție uniformă a câmpului termic în camera de reacție.
Acoperire cu carbură de tantal: Suprafața grafitului este acoperită printr-un proces de depunere chimică în vapori (CVD) sau sinterizat, de obicei cu o grosime de 30-100 um, pentru a forma o barieră chimică densă.
Designul este optimizat pentru mediul cu temperatură ridicată (1500-1700 ℃), extrem de coroziv (silan, HCl și alte gaze) al creșterii epitaxiale SiC, îmbunătățind semnificativ stabilitatea procesului și randamentul plachetelor.
Comparația performanței acoperirii cu carbură de tantal (TaC) și carbură de siliciu (SiC).
| Materialul de acoperire | Acoperire cu carbură de tantal (TaC). | Acoperire cu carbură de siliciu (SiC). |
| Punct de topire | Punct de topire 3880℃ (limită superioară de temperatură) | Punct de topire 2700℃ (ușor de descompus la temperaturi ridicate) |
| Coeficientul de dilatare termică | Coeficient de dilatare termică 6.3×10⁻⁶/K (potrivire mai bună cu grafit) | 4.5×10⁻⁶/K (ușor de spart din cauza nepotrivirii termice) |
| Rezistenta la coroziunea vaporilor de siliciu | Rezistență excelentă la coroziunea vaporilor de siliciu (reactivitate scăzută TaC și Si) | slab (la temperaturi ridicate SiC reacționează cu Si pentru a forma faza gazoasă Si₂C) |
| Risc de poluare cu particule | Risc foarte scăzut de contaminare cu particule (acoperire densă fără pori) | Ridicat (acoperire predispusă la peeling local) |
| Toată viața | Durată de viață > 5000 de ore (ciclu de întreținere extins mai mult de 50%) | Despre orele 2000-3000 |
Compatibilitate cu producția
Adaptat la platforma Aixtron G5 WW C și Prophet, poate transporta napolitane de 6/8 inch cu o capacitate > 30 de napolitane/lot.
Valoarea tehnică și semnificația industriei
Suceptorul planetar acoperit cu grafit + carbură de tantal rezolvă problema blocajului acoperirii tradiționale cu SiC în procesul de temperatură înaltă pe termen lung:
Optimizarea costurilor: extindeți ciclul de înlocuire a consumabilelor și reduceți costul epitaxial al unei singure piese cu mai mult de 20%;
Îmbunătățirea randamentului: reduceți poluarea cu particule și efectul spotului de căldură și promovați randamentul foii epitaxiale să depășească 95%;
Lărgirea ferestrei de proces: acceptă rate de creștere mai mari (> 50μm/h) și straturi epitaxiale mai groase.
Pe măsură ce capacitatea globală de SiC este îmbunătățită la 8 inchi, această tehnologie va fi o cale critică pentru a trece prin blocajul consistenței epitaxiale.
Specificații
| Proprietățile fizice ale acoperirii cu TaC | |
| Densitate | 14.3 (g/cm³) |
| Emisivitate specifică | 0.3 |
| Coeficient de dilatare termică | 6.3 10-6/K |
| Duritate (HK) | 2000 HK |
| Rezistență | 1×10-5 Ohm*cm |
| Stabilitate termică | <2500 ℃ |
| Dimensiunea grafitului se modifică | -10~-20um |
| Grosimea stratului de acoperire | ≥20um valoare tipică (35um±10um) |
| Conductivitate termică | 9-22 (W/m·K) |
| Proprietățile fizice ale grafitului izostatic | ||
| Proprietatea | Unitate | Valoare tipica |
| Densitate în masă | g / cm³ | 1.83 |
| Duritate | HSD | 58 |
| Rezistență electrică | μΩ.m | 10 |
| Rezistență la încovoiere | MPa | 47 |
| Rezistenta la compresiune | MPa | 103 |
| Forța de tracțiune | MPa | 31 |
| Modulul Young | GPa | 11.8 |
| Expansiune termică (CTE) | 10-6K-1 | 4.6 |
| Conductivitate termică | W·m-1·K-1 | 130 |
| Dimensiunea medie a boabelor | pm | 8-10 |
Aplicatii
Dispozitiv de putere cu carbură de siliciu epitaxie
Este potrivit pentru creșterea epitaxială omogenă 4H-SiC, care este utilizată pentru fabricarea dispozitivelor MOSFET și IGBT de înaltă tensiune peste 1200V.
Cererea de vehicule cu energie nouă, invertoare fotovoltaice, tranzit feroviar și alte domenii a crescut.
Dezvoltarea semiconductorilor de a treia generație
Suportă procesul de heteroepitaxie GaN-on-SiC pentru dispozitive 5G RF și cipuri de comunicare cu unde milimetrice.
Avantaj competitiv
Rezumatul avantajelor de bază:
Acoperirea TaC este superioară acoperirii tradiționale de SiC în ceea ce privește rezistența la coroziune la temperatură ridicată, potrivirea termică și durata lungă de viață, potrivită în special pentru mediul de îmbogățire a vaporilor de siliciu în creșterea epitaxială de SiC.
Rezistență la căldură extremă:
Structura rămâne stabilă la 2000℃ pentru a evita contaminarea prin volatilizarea stratului de acoperire a camerei de reacție.
Rezistență chimică:
Rezistență eficientă la eroziunea gazelor precursoare precum SiH₄ și HCl. Reduce defectele de suprafață ale substratului.
Uniformitatea câmpului termic:
Conductivitatea termică a structurii compozite grafit + TaC este apropiată de cea a plachetei de SiC (SiC: 490 W/m·K), reducând distorsiunea rețelei cauzată de stresul termic.
Producție scăzută de poluare:
Rugozitatea suprafeței acoperirii cu TaC este < 1 μm, ceea ce poate inhiba căderea microparticulelor și poate asigura calitatea suprafeței stratului epitaxial (densitatea defectului < 0.5/cm²).
